Instalacja elektryczna do sauny cz.2

Instalacja elektryczna w saunie

Jak przygotować wewnętrzną instalację elektryczną w saunie?
Jakie powinny być użyte przewody (kable) elektryczne i ile ich powinno być?
Wszystko zależy od tego jaki wybraliśmy rodzaj pieca do sauny.
Inny rodzaj instalacji będzie dla pieca ze sterownikiem wewnętrznym a inny rodzaj
i sposób jej wykonania będzie dla pieca do sauny ze sterownikiem zewnętrznym.

Przed przystąpieniem do wykonania instalacji dobrze byłoby zapoznać się z instrukcją
montażu pieca czy też sterownika.
Na rynku jest dostępnych kilka modeli sterowników i mogą występować pomiędzy nimi różnice nie tyle w przekroju przewodów a w ich ilości.

Na samy początku należy nadmienić, że wszystkie instalacje wewnętrzne w saunie powinny być wykonane z przewodów odpornych na wysoką temperaturę – przewód w osłonie silikonowej SiHF. Używanie innych przewodów może być przyczyną pożaru.
Długotrwałe działanie wysokiej temperatury w saunie powoduje uszkodzenie (stopienie, skruszenie) izolacji elektrycznej. Nie koniecznie musi to nastąpić od razu gdyż sauny domowe nie pracują tak jak sauny publiczne po kilka czy też kilkanaście godzin dziennie.

Instalacja elektryczna dla pieca ze sterownikiem wewnętrznym czyli sterownik pieca zintegrowany jest razem z piecem.
Za pomocą tego sterownika najczęściej w postaci 2 pokręteł ustawiamy temperaturę
od minimum do maksimum oraz czas pracy pieca.
Piec z takim rodzajem sterownia nie ma możliwości włączania i wyłączania światła dla tego też należy wykonać w saunie oddzielną instalację z włącznikiem klawiszowym na zewnątrz sauny. Dla tego rodzaju pieca nie ma konieczności wykonywania instalacji do czujnika temperatury. Pomiar temperatury w tego rodzaju piecu odbywa się za pomocą czujników kapilarnych, które zainstalowane są w środku pieca.
Do pieca bezpośrednio podłącza się przewód zasilający, który został doprowadzony od skrzynki elektrycznej (domowej szafki bezpiecznikowej)

Przekrój przewodu oraz wielkości bezpiecznika dobieramy w zależności od mocy pieca.
Obszerniej na ten temat pisałem we wcześniejszym wpisie pod tytułem instalacja elektryczna do sauny cz.1.

Instalacja elektryczna dla pieca ze sterownikiem zewnętrznym.
Czyli jest to sytuacja gdzie piec do sauny zamontowany jest w saunie a sterownik na zewnątrz sauny. Na rynku są także dostępne sterowniki, które można montować także w saunie np.ABATEC wave. Com 4
Sposób wykonania tego rodzaju instalacji uzależniony jest od rodzaju sterownika.

Występują dwa rodzaje sterowników zewnętrznych do sauny.

  1. Sterownik kompaktowy (zintegrowany) np.ABATEC CK 31
  2. Sterownik modułowy (rozdzielny) np. NEXEN SS 11

Sterownik kompaktowy to jest taki sterownik, do którego doprowadzamy zasilanie
(przewód elektryczny o odpowiednim przekroju dobrany w zależności od mocy pieca)
i od niego rozprowadzamy całą instalację:
- do pieca (przewód elektryczny o odpowiednim przekroju dobrany w zależności od mocy pieca)
- do parownika (piece typu kombi) 3×2,5mm2
- do oświetlenia 3×1,5mm2
- do czujnika temperatury 5×0,25mm2 (niektórzy producenci mają 4×0,25)
i innych dodatkowych funkcji np: koloroterapia, aromaterapia jeżeli sterownik takowe posiada.

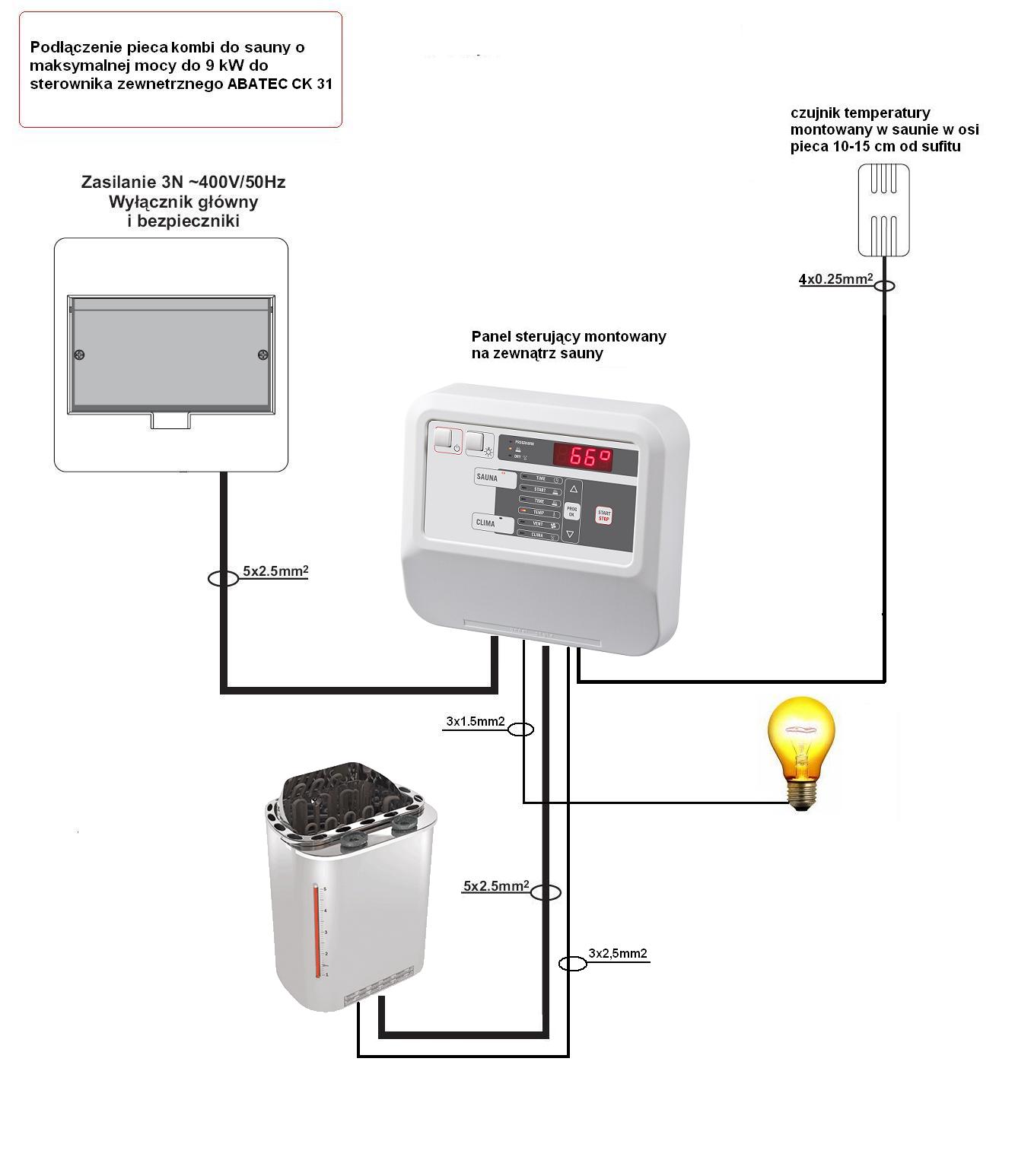

Schemat podłaczenia Abatec kombi CK 31





















Sterownik modułowy (rozdzielny) jest to taki sterownik, który składa (oprócz czujnika temperatury) z dwóch elementów: skrzynki elektrycznej, w której znajdują się styczniki, bezpieczniki i cała elektronika oraz z klawiatury (panel operatorski).
W tym przypadku na zewnątrz sauny montowany jest tylko panel operatorski – „sterownik”
sauny za pomocą którego sterujemy wszystkimi funkcjami pieca, oświetleniem i wyposażeniem dodatkowym sauny.
Skrzynkę elektryczną możemy umieścić w saunie pod ławką lub w innym pomieszczeniu
- ze względu na długość instalacji najlepiej jest to zrobić jak najbliżej sauny.
To właśnie do tej skrzynki elektrycznej sterownika z naszej domowej  szafki elektrycznej (bezpiecznikowej) doprowadzamy przewód elektryczny (o odpowiednim przekroju dobrany w zależności od mocy pieca).

Od tej skrzynki dopiero rozchodzą się wszystkie przewody:
- do pieca (o odpowiednim przekroju dobrany w zależności od mocy pieca)
- do klawiatury sterownika 4×0,25mm2 (niektórzy producenci mają 5×0,25 lub więcej)
- parownika (piece typu kombi) 3×2,5mm2
- do oświetlenia 3×1,5mm2
- do czujnika temperatury 5×0,25mm2 (niektórzy producenci mają 4×0,25)
i innych dodatkowych funkcji np: koloroterapia, aromaterapia jeżeli sterownik takowe posiada.

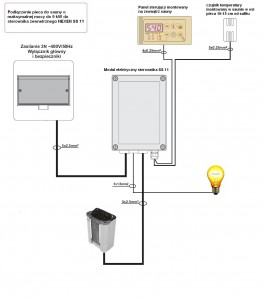

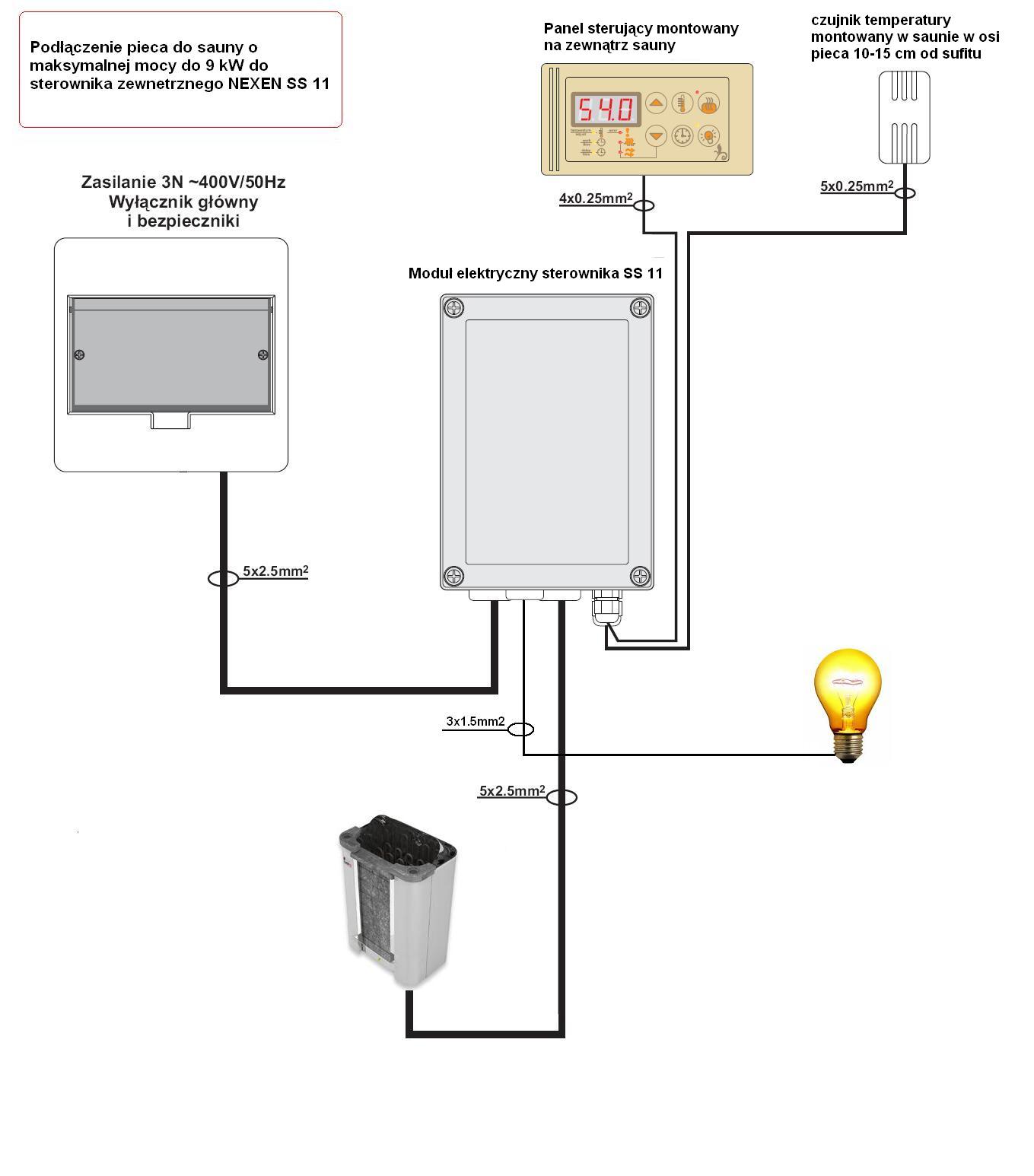

Schemat podłaczenia SS 11

O autorze: Piotr Zybert właściciel firmy Horn zajmującej się budową saun i łaźni parowych oraz sklepów internetowych www.saunaonline.pl z materiałami do budowy i wyposażenia sauny oraz www.steamshop.pl z materiałami do budowy łaźni parowej. Od wielu lat pomagam klientom naszych sklepów w spełnieniu ich marzeń o posiadaniu własnej sauny lub łaźni parowej.
